รถพ่วงพื้นต่ำ

รถพ่วงเตียงต่ำ

คู่มือการใช้งาน

1.1 รายละเอียดสินค้า

ตัวอย่างนี้เป็นรถพ่วงพื้นต่ำคอห่านแบบถอดได้ 120- ตัน พร้อมด้วยเพลาสาม- หกสาย- และเพลายกแบบไฮดรอลิกหนึ่งเพลา ระบบไฮดรอลิกขับเคลื่อนโดยหน่วยกำลังไฮดรอลิกที่ขับเคลื่อนด้วยมอเตอร์ DC 24V พร้อมแรงดันใช้งานพิกัด 25 MPa

หน่วยส่งกำลังประกอบด้วยมอเตอร์กระแสตรง 4 kW ปั๊มไฮดรอลิก 4.2 มล./รอบ และถังน้ำมันไฮดรอลิกขนาด 110 ลิตร สามารถขับเคลื่อนแอคทูเอเตอร์ไฮดรอลิกได้หลายตัวเพื่อทำการยกและลดระดับคอห่าน รองรับการทำงานของขา การยึดและการปลดสลักล็อค และฟังก์ชันการยกเพลาล้อหลัง

รถพ่วงสามารถควบคุมผ่านกล่องควบคุมแบบมีสาย (ตัวควบคุม 6 ปุ่มและ 4 ปุ่ม) หรือระบบควบคุมระยะไกลไร้สาย

โครงสร้างรถพ่วงแสดงไว้ด้านล่าง

2.1 ชุดควบคุมคอห่าน

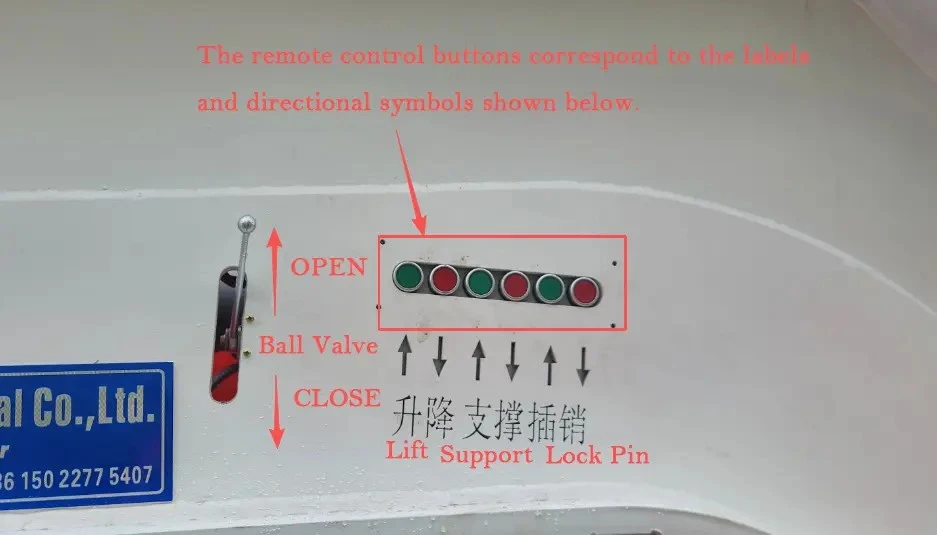

1. การควบคุมบอลวาล์ว

การทำงาน:

บอลวาล์วใช้เพื่อป้องกันไม่ให้น้ำมันไฮดรอลิกไหลกลับผ่านกระบอกสูบยกระหว่างการทำงานของรถพ่วง เพื่อให้มั่นใจว่าดาดฟ้ารถพ่วงยังคงมีเสถียรภาพและรักษาตำแหน่งการทำงานไว้

การดำเนินการ:

เลื่อนที่จับบอลวาล์วขึ้นไปที่เปิดตำแหน่งและลงไปที่ปิดตำแหน่ง.

บันทึก:บอลวาล์วจะต้องอยู่ในปิดตำแหน่งระหว่างการขนส่งทางถนน

(ดูภาพประกอบด้านล่าง)

2. 6-กล่องควบคุมหลักของปุ่ม (ปุ่มควบคุมคอห่าน ขารองรับ และหมุดล็อค)

การทำงาน:

ควบคุมการยกและลดคอห่าน การยืดและการถอนขารองรับ และการยึดและการปลดหมุดล็อค

การดำเนินการ:

ปุ่ม 1:คอห่านขึ้น

ปุ่ม 2:คอห่านลง

ปุ่ม 3:ขารองรับถอยกลับ

ปุ่ม 4:รองรับขาขยาย

ปุ่ม 5:การล็อคหมุดดึงกลับ

ปุ่ม 6:ล็อคพินขยาย

ฟังก์ชั่นปุ่มสอดคล้องกับป้ายกำกับและสัญลักษณ์ที่แสดงด้านล่าง

2.2 หน่วยกำลังไฮดรอลิก

1. หน่วยกำลัง:ประกอบด้วยมอเตอร์ DC 24V และปั๊มไฮดรอลิก 4.2 มล./รอบ แรงดันใช้งานสูงสุด: 25 MPa

2. ชุดควบคุมวาล์ว:ประกอบด้วยชุดวาล์วควบคุมทิศทางโซลินอยด์ห้า-ส่วน ซึ่งสามารถควบคุมการยืดและการหดกลับของกระบอกไฮดรอลิกห้ากลุ่มได้อย่างอิสระ

3. การเชื่อมต่อไฮดรอลิก:พอร์ตไฮดรอลิกทั้งหมดอยู่ที่ด้านหน้าของชุดจ่ายไฟไฮดรอลิก มีพอร์ตไฮดรอลิกทั้งหมด 10 พอร์ต ซึ่งสอดคล้องกับพอร์ตน้ำมันทางเข้าและทางออกของกระบอกไฮดรอลิกต่างๆ

2.3 ชุดควบคุมเพลาล้อหลัง

กล่องควบคุมหลัก 4 ปุ่ม (ระบบควบคุมการยกและลดเพลาซ้ายและขวา)

การทำงาน:ควบคุมการยกและลดระดับของกลุ่มเพลาด้านซ้ายและกลุ่มเพลาด้านขวาตามลำดับ

การดำเนินการ:ปุ่มที่ 1 ใช้สำหรับการยกเพลาซ้ายการทำงาน; ปุ่มที่ 2 มีไว้สำหรับเพลาซ้ายล่างการทำงาน; ปุ่มที่ 3 มีไว้สำหรับการยกเพลาขวาการทำงาน; ปุ่มที่ 4 ใช้สำหรับเพลาขวาล่างการทำงาน.

(การทำงานของปุ่มสอดคล้องกับป้ายกำกับและสัญลักษณ์ที่แสดงด้านล่าง)

3.1 การตรวจสอบก่อน-การปฏิบัติงาน

1. ตรวจสอบท่อไฮดรอลิกและข้อต่อทั้งหมดว่ามีรอยรั่วหรือไม่ และให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนา

2. ตรวจสอบว่าปุ่มควบคุมทั้งหมดและรีโมทคอนโทรลทำงานอย่างถูกต้อง ตรวจสอบสถานะการเปิดและปิดของบอลวาล์วยก และตรวจสอบว่าหมุดล็อคนิรภัยเข้าที่อย่างถูกต้อง

3. ตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางหรือบุคลากรภายในระยะการทำงานของคอห่าน

3.2 การเริ่มต้นระบบ-

1. เชื่อมต่อแหล่งจ่ายไฟ 24V และเปิดสวิตช์ควบคุม ยืนยันว่าระบบเปิดอยู่อย่างถูกต้อง

2. ทดสอบฟังก์ชันทั้งหมดก่อน และตรวจสอบว่าการเคลื่อนไหวแต่ละครั้งสอดคล้องกับป้ายควบคุมและทำงานในทิศทางที่ถูกต้อง

3. เมื่อตรวจสอบฟังก์ชันทั้งหมดแล้วและไม่พบความผิดปกติใดๆ การทำงานตามปกติจึงจะเริ่มได้

3.3 ขั้นตอนการปฏิบัติงาน

1. ขั้นตอนการปลดคอห่าน

1. กดปุ่ม"คอห่านลง"ปุ่มบนกล่องควบคุม 6 ปุ่ม กระบอกคอห่านหดกลับทำให้พื้นรถพ่วงลดต่ำลงอย่างช้าๆ จนถึงพื้น ปล่อยปุ่ม

2. กดปุ่ม“สนับสนุนลง”ปุ่มบนกล่องควบคุม 6 ปุ่ม กระบอกรองรับยืดออก ทำให้อุปกรณ์รองรับลดระดับลงอย่างช้าๆ จนกระทั่งสัมผัสกับลำแสงหลักของรถแทรกเตอร์ ปล่อยปุ่ม

3. กด“ล็อคพินถอนกลับ”ปุ่มบนกล่องควบคุม 6 ปุ่ม กระบอกหมุดล็อคจะหดกลับ เมื่อดึงหมุดล็อคกลับจนสุดแล้ว ให้ปล่อยปุ่ม

4. ถอดข้อต่อสวมเร็วแบบไฟฟ้า นิวแมติก และไฮดรอลิกตามลำดับ (ดังแสดงในรูปด้านล่าง)

5. หลังจากยืนยันว่าการทำงานทั้งหมดถูกต้องแล้ว ให้ขับรถแทรกเตอร์ไปข้างหน้าเพื่อแยกคอห่านออกจากรถพ่วง

2. ขั้นตอนการเชื่อมต่อคอห่านอีกครั้ง

1. ถอยหลังรถแทรกเตอร์โดยให้คอห่านหันเข้าหารถพ่วง หลังจากตรวจสอบแล้วว่ารูหมุดคอห่านอยู่ในแนวที่ถูกต้องกับหมุดหลักที่ด้านหน้าของดาดฟ้ารถพ่วง (ดังแสดงในรูปด้านบน)

2. กดปุ่ม"การใส่หมุดล็อค"ปุ่มบนกล่องควบคุม 6 ปุ่ม กระบอกล็อคพินยืดออก เมื่อใส่หมุดล็อคจนสุดแล้ว ให้ปล่อยปุ่ม

3. เชื่อมต่อข้อต่อสวมเร็วแบบไฟฟ้า นิวแมติก และไฮดรอลิกอีกครั้งตามลำดับ (ดังแสดงในรูปด้านบน)

4. กดปุ่ม“สนับสนุนถอนตัว”ปุ่มบนกล่องควบคุม 6 ปุ่ม กระบอกรองรับหดกลับ ทำให้อุปกรณ์รองรับยกขึ้นอย่างช้าๆ เมื่อดึงกลับจนสุดแล้ว ให้ปล่อยปุ่ม

5. กดปุ่ม"คอห่านขึ้น"ปุ่มบนกล่องควบคุม 6 ปุ่ม กระบอกคอห่านยืดออกทำให้ดาดฟ้ารถพ่วงสูงขึ้นอย่างช้าๆ ปล่อยปุ่มเมื่อถึงความสูงที่ต้องการ

6. หลังจากยืนยันว่าการปรับทั้งหมดถูกต้องแล้ว ให้เลื่อนที่จับบอลวาล์วลงไปที่ปิดตำแหน่ง.

3. ขั้นตอนการยกและลดเพลาล้อหลัง

1. ถอดหมุดล็อคความปลอดภัยของเพลายกออก

2. กดปุ่ม"การยกเพลาซ้าย"ปุ่มบนกล่องควบคุม 4 ปุ่ม กระบอกรองรับถอยกลับ ทำให้ยางเพลาซ้ายยกตัวขึ้นอย่างช้าๆ กด"เพลาซ้ายล่าง"ปุ่มและกระบอกรองรับยืดออกทำให้ยางเพลาด้านซ้ายลดต่ำลงอย่างช้าๆ

3. กด"การยกเพลาขวา"ปุ่มบนกล่องควบคุม 4 ปุ่ม กระบอกรองรับถอยกลับ ทำให้ยางเพลาด้านขวายกขึ้นอย่างช้าๆ กด"ช่วงล่างขวา"และกระบอกรองรับยืดออกทำให้ยางเพลาด้านขวาลดต่ำลงอย่างช้าๆ

1. แรงดันใช้งานของระบบไฮดรอลิกคือ25 เมกะปาสคาล. อย่าปรับวาล์วระบายเพื่อเพิ่มแรงดันของระบบ การใช้งานระบบภายใต้แรงดันที่มากเกินไปอาจส่งผลให้ท่อไฮดรอลิกขัดข้อง อุปกรณ์เสียหาย หรือแม้แต่อุบัติเหตุด้านความปลอดภัย

2. ห้ามใช้งานฟังก์ชันไฮดรอลิกหลายฟังก์ชันอย่างรุนแรงในเวลาเดียวกัน เนื่องจากอาจทำให้เกิดแรงกระแทกต่อระบบไฮดรอลิกอย่างรุนแรง

3. ในระหว่างการทำงานของอุปกรณ์ ให้เก็บมือและส่วนต่างๆ ของร่างกายให้ห่างจากพื้นที่ปฏิบัติการของคอห่าน ห้ามถอดท่อไฮดรอลิกออกในขณะที่ระบบอยู่ภายใต้ความกดดัน

4. หากเกิดเสียงดังผิดปกติ น้ำมันไฮดรอลิกรั่ว แรงดันผิดปกติ หรือการทำงานผิดปกติอื่นๆ ให้หยุดอุปกรณ์ทันที ถอดแหล่งจ่ายไฟออก และปล่อยแรงดันของระบบก่อนดำเนินการตรวจสอบหรือบำรุงรักษา ห้ามทำการบำรุงรักษาในขณะที่ระบบมีแรงดัน

5. แนะนำว่ามอเตอร์ไม่ทำงานต่อเนื่องเป็นเวลานานกว่านั้น5 นาทีในแต่ละครั้ง ในสภาพแวดล้อมที่มีอุณหภูมิสูง- ให้หยุดระบบตามความจำเป็นเพื่อให้ระบายความร้อนได้อย่างเพียงพอ
